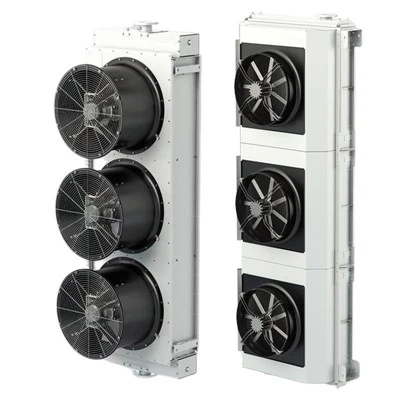

Máy làm mát không khí dầu biến thế

Được thiết kế xung quanh hệ thống làm mát máy biến áp

Bộ làm mát không khí bằng dầu biến áp không chỉ được lựa chọn chỉ dựa vào kích thước lõi. Hệ thống hoàn chỉnh phải hoạt động với mạch dầu, bố trí quạt, logic điều khiển, nguồn điện và môi trường tại chỗ.

VRCOOLER có thể hỗ trợ đánh giá dự án về:

Gói làm mát máy biến áp mới

Thay thế bộ làm mát dầu-không khí đã cũ

Nâng công suất trạm biến áp

Dự án nhà máy điện và máy biến áp công nghiệp

Lò và máy biến áp quá trình

Lắp đặt ngoài trời ở những nơi nóng, bụi hoặc ẩm ướt

Trang bị thêm các dự án có diện tích hạn chế hoặc hệ thống đường ống hiện có

Cấu hình đề xuất phải được xác nhận dựa trên dữ liệu máy biến áp đã được phê duyệt và các điều kiện thực tế tại địa điểm.

Máy làm mát không khí dầu biến thế hoạt động như thế nào

Quá trình làm mát diễn ra theo một mạch dầu-máy biến áp kín và một mạch không khí hở:

Một bơm dầu tuần hoàn sẽ đưa dầu máy biến áp đã được làm nóng từ thùng máy biến áp tới bộ làm mát.

Dầu đi qua các đường dẫn hoặc ống truyền nhiệt bên trong lõi làm mát.

Quạt di chuyển không khí xung quanh qua bề mặt vây bên ngoài.

Nhiệt truyền từ dầu vào lõi rồi vào không khí chuyển động.

Dầu được làm mát quay trở lại thùng máy biến áp thông qua kết nối hồi lưu.

Nhiệt độ, lưu lượng dầu và hoạt động của quạt có thể được theo dõi theo sơ đồ kiểm soát dự án.

Dầu máy biến áp vẫn còn trong mạch dầu. Không khí chỉ được sử dụng ở phía bên ngoài của bộ trao đổi nhiệt, giúp tránh các vấn đề về-chất lượng nước và rò rỉ nước{2}}có liên quan đến bộ làm mát nước-dầu.

Nơi làm mát không khí là sự lựa chọn thiết thực

Không làm mát-Cơ sở hạ tầng nước

Có thể xem xét bố trí-làm mát bằng không khí khi không có nguồn cung cấp nước,-làm mát đáng tin cậy, xử lý nước hoặc chống đóng băng. Điều này có thể đơn giản hóa việc lập kế hoạch địa điểm cho các trạm biến áp ở xa, khu vực khô ráo và bãi biến áp ngoài trời.

Phương tiện dễ dàng hơn-Cách ly bên

Môi trường làm mát là không khí xung quanh chứ không phải nước xử lý. Điều này loại bỏ nhu cầu quản lý mạch chất lỏng thứ hai, mặc dù quạt, bơm dầu, bộ điều khiển điện và độ sạch-của không khí vẫn cần được kiểm tra theo kế hoạch.

Thích hợp cho thiết bị điện ngoài trời

Với vỏ bọc, lớp phủ và cách bố trí quạt thích hợp, bộ làm mát có thể được đánh giá khi lắp đặt máy biến áp ngoài trời tiếp xúc với nhiệt, bụi, độ ẩm hoặc không khí chứa đầy muối. Thiết kế cuối cùng phải dựa trên môi trường dự án chứ không phải dựa trên nhãn khí hậu chung chung.

Công suất làm mát mô-đun

Đối với các dự án sử dụng nhiều bộ làm mát, hệ thống điều khiển có thể điều khiển quạt hoặc bộ làm mát theo từng giai đoạn để phản ứng với nhiệt độ dầu và tải máy biến áp. Điều này có thể giúp vận hành làm mát phù hợp với nhu cầu thực tế, tùy theo thiết kế điện và bảo vệ đã được phê duyệt.

Các mục cấu hình chính

Thiết kế chính xác phụ thuộc vào máy biến áp và vị trí vận hành. Các mục sau đây có thể được xem xét trong quá trình kỹ thuật:

Lõi trao đổi nhiệt-

Yêu cầu về-đường dẫn dòng chảy bên dầu và-giảm áp suất

Cấu trúc dạng ống, tấm-hoặc lõi khác đã được phê duyệt

Diện tích-truyền nhiệt và diện tích mặt bên-không khí

Tiêu đề và sắp xếp kết nối

Quy định về thoát nước, thông hơi và kiểm tra

Các vòng đệm và miếng đệm tương thích với dầu-

Gói quạt và luồng gió

Bố trí quạt hướng trục hoặc thích hợp khác

Số lượng quạt và trình tự vận hành

Hướng luồng khí và bố trí xả

Động cơ và nguồn điện

Cấu trúc bảo vệ, tấm che và lắp đặt

Yêu cầu về tiếng ồn và độ rung

Truy cập để bảo trì quạt và động cơ

Mạch dầu và giám sát

Kết nối đầu vào và đầu ra dầu

Giao diện bơm dầu

Giao diện báo động hoặc-dòng dầu

Điểm đo nhiệt độ

Giám sát áp suất-vi sai khi cần thiết

Bố trí bypass hoặc cách ly theo thiết kế hệ thống

Bảo vệ trang web

Hệ thống bảo vệ-ăn mòn

Quản lý bụi và mảnh vụn

Chống mưa và chống ẩm

Điều khoản chống-ngưng tụ khi cần thiết

Những cân nhắc khi vận hành vào mùa đông hoặc môi trường{0}}có nhiệt độ thấp

Điểm truy cập và nâng dịch vụ

Ứng dụng

Máy làm mát không khí dầu biến áp có thể được xem xét cho:

Máy biến áp điện

Máy biến áp phân phối và trạm biến áp

Máy biến áp tăng cường-máy phát điện

Máy biến áp lò

Máy biến áp quy trình công nghiệp

Trạm thu gom năng lượng-có thể tái tạo

Thiết bị điện dầu khí

Trạm biến áp đường sắt và lực kéo

Nhà máy công nghiệp lớn

Lựa chọn cuối cùng phụ thuộc vào công suất máy biến áp, dữ liệu tổn thất, lưu lượng dầu, giới hạn nhiệt độ dầu, điều kiện thiết kế môi trường xung quanh và độ dự phòng cần thiết.
